网络拓扑，是指局域网络中各节点间相互连接的方式。换句话说，网络中计算机之间如何相互连接的问题，就是网络的拓扑结构问题。构成局域网络的拓扑结构有很多种，其中最基本的拓扑结构为总线形(Bus )、星形(Star)和环形(Ring )。不过，综合布线中应用最为广泛的综合布线结构是由星形拓扑演化来的树形拓扑。综合布线结构的选择往往与通信介质的选择和介质访问控制方法的确定紧密相关，并决定着对网络设备的选择。
1、基本网络拓扑
系统布线通常采用星形拓扑。在星形拓扑中，网络中所有的计算机都通过各自独立的电缆直接连接至中央系统(集线器或交换机)。集线器位于网络的中心位置，网络中的计算机都从这一中心点辐射出来，看上去就像是星星放射出的光芒，如图3-2所示。
星形拓扑的优点是非常明显的:
第一，易于故障的诊断。集线设备居于网络的中心，这也正是放置网络诊断设备的绝好位置。就实际应用来看，利用附加于集线设备中的网络诊断设备，可以使得故障的诊断和定位变得简单而有效。事实上，除了专用的网络诊断设备外，几乎所有的集线设备上都安装有LED指示灯，用户可以直观地通过指示灯是否闪烁、如何闪烁以及所显示的颜色了解网络的通信状态，判断网络通信是否正常。
第二，易于网络的升级。由于计算机与集线设备之间分别通过各自独立的缆线进行连接，因此，多台计算机之间可以并行地同时进行通信而互不干扰，从而成倍地提高了网络传输效率。另外，由于网络的带宽主要受集线设备的影响，因此，只需简单地更换高速率的集线设备.即可平滑地从10Mb/s升级至100Mb/s, 1000Mb/s甚至10Gb/s，实现网络的升级。
正是由于这两条重要的特点，星形网络才会成为综合布线的当然之选。
2、综合布线系统的网络拓扑
综合布线系统的网络拓扑通常采用树形，如图3-3所示。树形拓扑拥有星形拓扑的所有优点，可折叠性非常适用于构建网络主干。由于树形拓扑具有非常好的可扩展性，并可通过更换集线设备使网络性能迅速得以升级，极大地保护了用户的布线投资，因此，非常适宜于作为综合布线系统的网络拓扑。

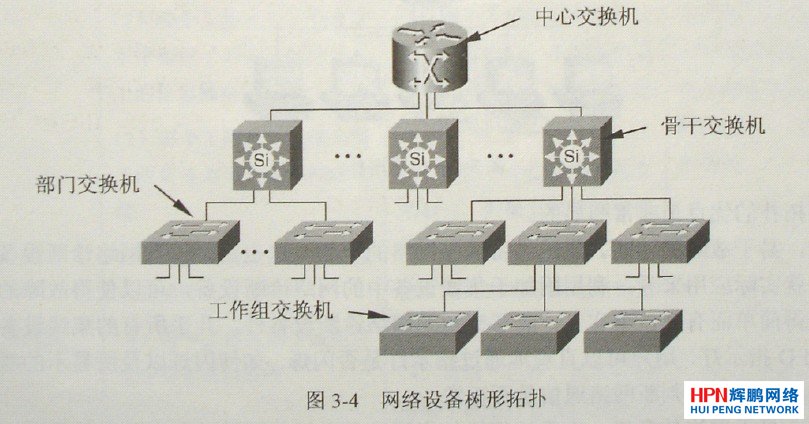

与此相适应，网络设备也呈树形拓扑，如图3-4所示为网络设备的树形拓扑。
