光交叉连接(OXC，optical cross connect)要使用更复杂的MEMS开关。OXC允许我们动态地改变所有单个载波波长的路由，而这些单个的载波波长信号包含在多光纤传输的WDM信号中。一个OXC系统的结构如下图所示。对这个器件需要多做些解释。考虑有N根光纤，每根光纤中都含有WDM信号。不同的光纤之间载波波长相同(λ1到λM)，但是相同波长承载的信息是不同的。在每根光纤中，WDM信道数为M。在图中，每个输入信道由其波长和与之相关的光纤标注。因此，符号λxy指载波波长λX经输入光纤y到达系统。OXC包括了输入端的N个解复用器，和输出端的N个复用器。分别是1×M和M×1的器件。解复用器和复用器之间用埘个开关连接，开关是NxN的MEMS器件。解复用器将M个信道分开，并将每个信道传送到仅处理此信道的波长开关。即所有λ1载波波长传送人l号开关(图上用λ1标注)，所有九载波波长传送到2号开关(图上用λ1标注)，依次类推。因此，从N根输入光纤来的所有M载波都出现在肘开关的输入端。第一个开关的N个输入是所有λ1波长的载波。这个开关重定向这些信道的每个波长到预期的输出复用器上。相似地，每个开关将N个输入载波传送到预期的输出复用器上。因此，每个复用器接收到λ1到λM的全部波长。复用器再将这些光载波复合在一起传送到对应的输出光纤。图中，用一个特殊的交换结构说明OXC的工作原理。第一根输出光纤包括载波λ1(来自5号输入光纤)和载波λM(来自2号输入光纤)，加上来自未标明的输入光纤的载波λ2直到λM-1。第二根输出光纤和最后一根输出光纤也标注在图中。

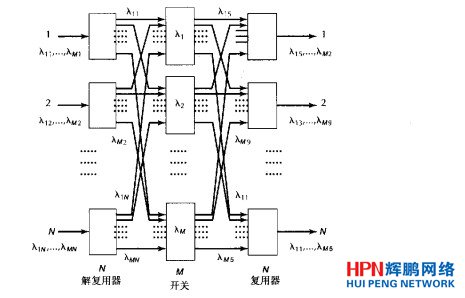

图： 光交叉连接。所选的输出仅表示一种可能的网络配置
对开关进行操作，可以对交叉连接进行期望的重新配置。如果MEMS开关是二维器件，那么每个开关含有N²。面反射镜。在这种情况中，OXC需要MN²面反射镜。如果：MEMS开关是三维器件，那么每个开关仅需要2N面反射镜，OXC需要的总反射镜则为2MN面。
