对综合布线系统进行测试之前,首先要确定被测试链路的测试模型。《综合布线系统工程电气测试方法及测试内容》中规定:3类和5类布线系统按照基本链路和信道进行测试,5e类和6类布线系统按照永久链路和信道进行测试。
1.基本链路连接模型

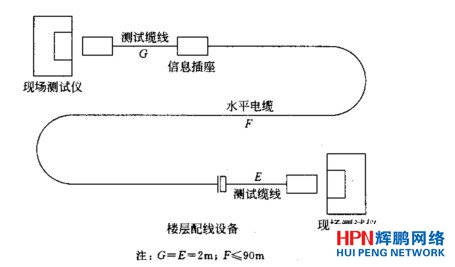

基本链路连接模型应符合图1所示的方式。
2.永久链路连接模型

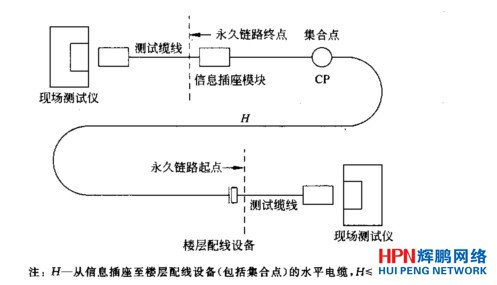

永久链路连接模型适用于测试固定链路(水平电缆及相关连接器件)的性能。链路连接应符合图2所示的方式。
图1 基本链路方式
图2 永久链路方式
图3 信道连接方式
3.信道连接模型

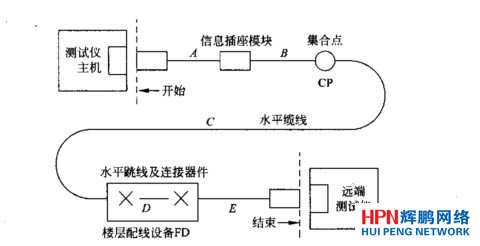

信道连接模型在永久链路连接模型的基础上,包括工作区和电信间的设备电缆和跳线在内的整体信道性能。信道连接应符合图3所示的方式。
在超5类布线系统盛行的时代,行业内基本的认定是:链路通过了永久链路(超5类时代叫基本链路,6类推出后被永久链路取代)模型测试,再进行信道测试必定通过,而通过信道模型测试的链路,再进行永久链路模型测试则不一定通过。这个说法在超5类时代几乎是工程验收中的“潜规则”,这说明链路测试就应该采用永久链路模型测试,信道测试可以忽略。但是,这个观点在6类时代并不适用,主要是6类在设备跳线和用户跳线这部分容易出现瓶颈,而设备跳线和用户跳线这部分就是永久链路和信道的根本区别,这就导致了采用永久链路模型测试通过,再用信道模型测试就不一定能通过的情况发生。
