光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通;当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”;当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。若基极有引出线则可满足温度补偿、检测调制要求。这种光耦合器性能较好，价格便宜，因而应用广泛。【相关产品推荐：ST多模耦合器、SC单模耦合器、FC单模耦合器】

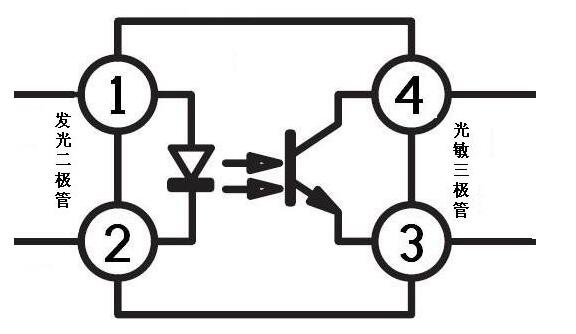

光电耦合器原理图一：
(ALT标签： 最常用的光电耦合器之内部结构图 三极管接收型 4脚封装)

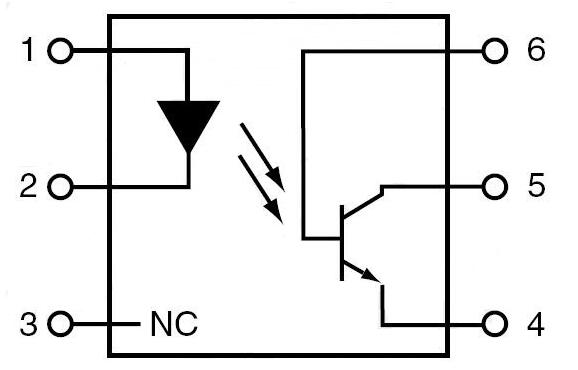

光电耦合器原理图二：
( ALT标签：光电耦合器之内部结构图 三极管接收型 6脚封装)
光电耦合器原理图三：
( ALT标签： 光电耦合器之内部结构图 双发光二极管输入 三极管接收型 4脚封装)
光电耦合器原理图四：
( ALT标签：光电耦合器之内部结构图 可控硅接收型 6脚封装)
光电耦合器原理图五：
(ALT标签：光电耦合器之内部结构图 双二极管接收型 6脚封装)
以上的光电耦合器原理图文章，辉澎人精心总结的，希望对广大用户有所帮助，光电耦合器销售热线：400-880-1981
