1、T—BOX盒光缆直接终端方式
我国早期的光通信系统及目前一般的市内局间光缆系统、局域网系统，多采用这种直接方式.如下图所示。T--BOX盒即线路终端盒，线路光纤与光端机盘末的尾巴光纤在终端盒内进行固定连接。

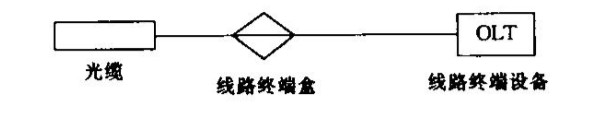

T-BOX盒光缆直接终端方式构成图
2、ODF架终端方式
ODF架即光纤分配架。我国近年来建设的干线都采用ODF架和ODF(光纤分配盘)终端方式。这种终端方式是将光缆线路的光纤与带连接器的尾巴光纤在终端盒内作固定连接，该尾巴光纤另一端连接器插件接至0DF或0DP，然后再由双头连接器将ODF或ODP与光端机盘相连。与本地网采用的T—B0x终端盒方式相比较，这种方式显然只是多用一个分配架(盘)。这是因为随着光通信容量的扩大，长途干线光缆线路包含的芯数增多，线路中增加ODF或oDP便可使得调纤方便，使得机房内布线合理。0DF或0DP所起的作用相同，只是处理光纤的数目多少不同而已。ODP一般固定在光端机的机架上或光端机附近的其他机架上，它的容量一般为12～24条(芯)光纤，而一个2.1m高的条型ODF架可容纳48条(芯)光纤。大型端局宜采用ODF。当然，ODF或ODP的介入，将使线路中增加一两个活接头。
