目前，大部分光缆中都包含金属加强芯和防潮层。少部分光缆中还有金属铜导线，用于传输业务信号和中继器的供电。在单盘检验时，必须对这些金属加强芯或金属导线的电特性作测试。
(1)铜芯线电特性测试
铜芯线电特性测试主要包括铜导线的直流电阻、不平衡电阻、绝缘电阻和绝缘强度、线间电容、线间耦合等指标的测量。光缆中的铜导线主要传输业务信号和为无人中继站供电，故我们主要介绍直流电阻、不平衡电阻、绝缘电阻和绝缘强度的测试，其他(线间电容和线间耦合等)指标测试不再介绍。
①直流电阻测试。
·用经过校准的直流电桥按图1连接好电路(测试电路随单端测量和两端测量有所不同：单端时测试的为环阻;两端测量时测试的为单线电阻)。
·调整电桥的可变比率臂，使电桥的指针处于表盘的零位置。电桥平衡后，读出比率臂读数即为所测导线的电阻(两端测量时读数为单线电阻，单端测量时为双线电阻)。
·电阻换算：判断导线的直流电阻好坏，应将所测电阻与标准电阻进行比较。比较时，应在材料、线径、长度、温度相同的条件下进行(电阻的标准见相关资料)。
·长度换算：给出的直流电阻指标一般为每千米20℃条件下的电阻值。所测光缆长度可为任意长度，故应把所测电阻换算为1 km长度时的标准长度，才能判断直流电阻是否合格。
·温度换算：把测试温度为，时的千米电阻换算成温度为20℃的千米电阻(对于0.9 mm铜线R2。，≤28.5 n/km)。
·利用环阻求单线电阻：当我们不方便测得单线电阻时。可采用测量回路电阻(双线电阻)，再由环路电阻求得单线电阻的方法。此方法需测量3次，分别为R12，R13，R23。
②不平衡电阻测试。
不平衡电阻主要是指工作回路问的不平衡电阻，即组成同路的两根导线问电阻不相等。可以利用叫路的两根导线的单线电阻相减求得不平衡电阻。
③铜导线绝缘电阻测试。
绝缘电阻测量是检验导线问绝缘特性的重要指标.其测试方法如下。

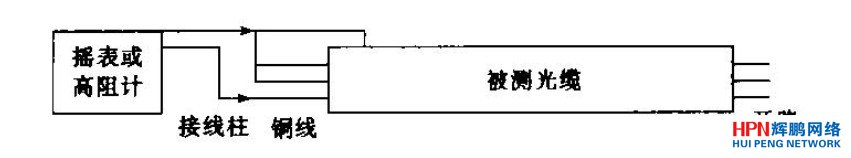

·把校准好的摇表或高阻计按图2连接好，其中一个接线柱连接被测导线，另一接线柱将其余导线和其他金属导体(包括加强件、防潮层和铠装层)相连。
·匀速转动摇表的摇柄，逐步达到120 r/min，测出导线的绝缘电阻并做记录;利用高阻计测试时，先“充电”再“测试”，读出测试结果。
·将测试的绝缘电阻换算成标准长度的绝缘电阻，再与标准绝缘电阻进行比较，看是否在标准之内。
·测试完毕应做详细记录。
④铜导线绝缘强度测试。
铜导线绝缘强度测试主要是检查光缆内部的铜导线的耐压强度，为铜导线传输无人中继器的供电进行准备。测试项目主要包括线间绝缘强度测试和导线对地绝缘测试，具体测试方法和步骤如下。

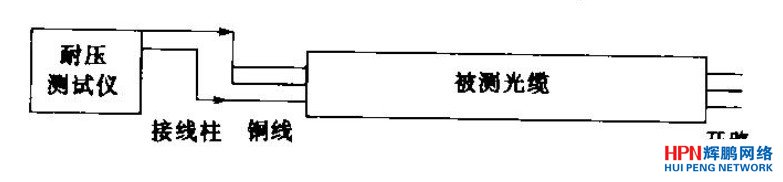

·按图3和图4连接好电路。
·调节耐压测试仪的输出电压到规定有效值(导线之间为2200 v，导线对地之间为2800V)，保持时间为2 min。测试时，应缓慢调整耐压器的输出电压，使之从零开始逐步上升至规定值。
·注意事项：在进行耐压测试时，光缆的另一端应开路;测试完毕应将所测导线放电(被测两导线短路或接地);仪表的输出线也应做放电处理。测试完毕应做详细记录。
(2)光缆护层的绝缘测试
光缆护层的电特性测试主要是指光缆金属护层(如金属防潮层、金属铠装层)对地绝缘的测试，以检查光缆外护层(聚乙烯PE)是否完好。测试项目包括绝缘电阻和绝缘强度测试。
①绝缘电阻测试。
绝缘电阻一般包括金属防潮层(多为铝一塑综合护层LAP)和铠装层(钢丝、钢带铠装)对地的绝缘电阻。测试步骤和方法如下。
·光缆浸于水中4 h以上。
·用高阻计或摇表按图5所示连接好。
·用高阻计测试时，测试电压为250 V或500 V，1 min后读数。用兆欧表测量时，注意手摇速度要均匀。
·分两次测出防潮层和铠装层对地的绝缘电阻值。
·要求对地绝缘电阻大于1000 mΩ·km。
②绝缘强度测试。
·测试步骤和连接图同绝缘电阻，只是用耐压测试器替代高阻计或兆欧表。
·耐压测试规定：进口光缆加电15 000 V，2min不击穿;国产光缆加电3800 v，2min不击穿。
根据工程实际和经验，在检测光缆绝缘电阻较好后，可省略耐压测试。
