1.光缆线路巡检系统组成
光缆线路巡检系统由基础部分、通信网络及软件系统三大部分组成。
①装有信息钮的线路巡检标石及用于采集巡检标石上信息钮地址码的识读器，组成了本系统的基础部分。信息钮内固化有12位(十六进制)各不相同的地址码，每隔1 km左右设置在光缆线路上巡检标石内;识读器内部设有时针，由线路维护员沿线路巡查时随身携带。线路维护员到达巡检标石处。提取和存储信息钮的地址码。如果线路维护员不按规定线路巡查，将无法提取需要的信息码。
②用于传输巡检信息的通信网络。通信网络的主要作用是线路维护员上传巡查数据、管理部门下传巡查计划以及相关部门查询巡查结果。它主要由近、远程通信座，调制解调器，计算机及电话网等组成。通信座是计算机与识读器之间的通信接口设备，用于将线路维护员采集有信息的识读器内的信息送至计算机。网络组成利用现有专用电话网或公用电话网提供通信链路;以点对点拨号方式，通过调制解调器实现远程数据传输。
③用于管理、评定巡查计划落实情况的软件系统。
2.系统网络结构
长途通信线路巡检管理系统的网络结构示意图如图l所示。在整个系统网络中，线务局(或运维部)配备计算机、打印机和长途通信线路巡检管理系统软件。系统配置情况如表1所示，通信线路巡检系统原理示意图如图2所示。
|
|
线务局（或运维部） | 县级维护部 | 维护队（或维护员） | |
| 计算机 | 1 | 1 | ||
|
打印机 |
1 | 1 | ||
|
调制解调器 |
1 | 1 | 1 | |
|
电话 |
1 | 1 | 1 | |
|
近程通信座 |
1 | 1 | ||
| 远程通信座 | 1 | |||
|
识读器 |
按需要配置，原则上每20~30km配置1个识别器 | |||
|
信息钮 |
平均每千米1个 | |||
表1 长途通信线路巡检管理系统配置

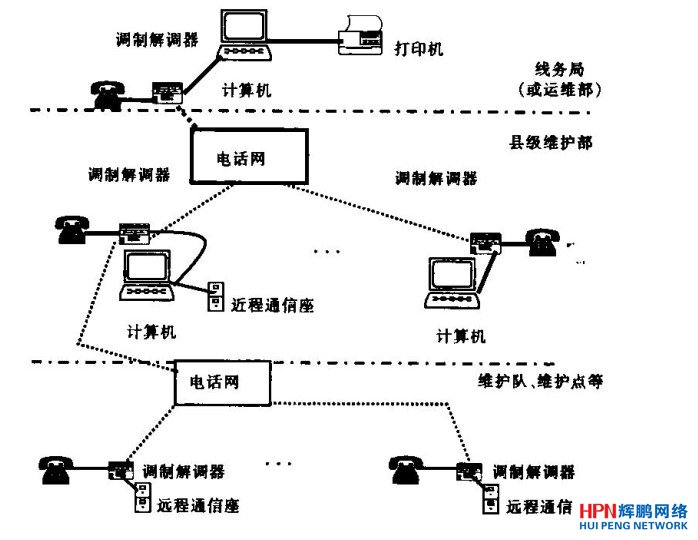

图1 长途通信线路巡检管理系统网络结构示意图
图2 通信线路巡检系统原理示意图
3.系统的主要功能及系统软、硬件环境
(1)系统的主要功能
自动生成通信线路巡线计划，适时传输通信线路巡线计划落实情况，直观显示和量化评定通信线路巡线计划完成情况，储存、显示通信线路维护资料。
(2)系统软件环境
操作系统应为中文Wirldows 95/98/NT，sybase sQI，Anywhere5.O数据库管理系统，Mapinfo图形平台支撑软件MapX3.0，PDQcomm通信控件，长途通信线路巡检管理系统软件。
(3)硬件环境要求
中央处理器Pentiuml66MHz以上;内存32MB以上;硬盘2.0GB以上存储容量的硬盘，为管理软件预留100 MB硬盘空间;配置CD-ROM光盘驱动器。
