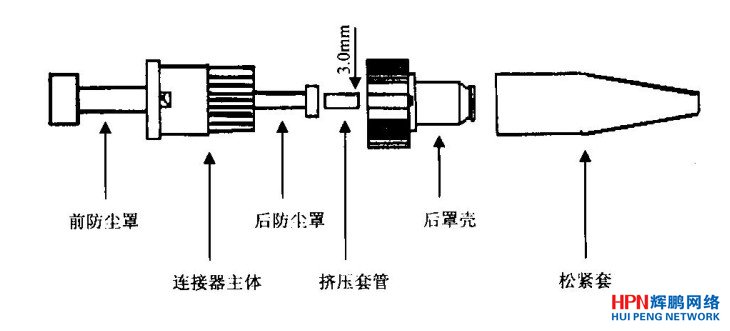

下面以ST型光纤连接器为例，介绍光纤连接器的制作过程。ST型光纤连接器是为62 5/125μm多模、900μm缓冲层或保护层光纤而设计的连接器，如下图所示为ST型光纤连接器的结构图，包括连接器主体、前后防尘罩、挤压套管等部件。前部采用连接面很光的陶瓷管，以确保光纤的接触，提高耐用性。后部采用弹性套管，可以防止光纤被撕裂。
ST型光纤连接器的制作过程如下：
·打开材料袋，取出连接体和后罩壳。
·转动安装平台使安装平台打开，用所提供的安装平台底座把安装工具固定在一张工作台上。
·把连接体插入安装平台插孔内，释放拉簧朝上。把连接体的后壳罩向安装平台插孔内推。当前防尘罩全部被推入安装平台插孔后，顺时针旋转连接体1/4圈，并缩紧在此位置上。防尘罩留在上面。
·在连接体的后罩壳上拧紧松紧套(捏住松紧套有助于插入光纤)，将后罩壳带松紧套的细端先套在光纤上，挤压套管也沿着芯线方向向前滑。
·用剥线器从光纤末端剥去约4肛50mm外护套，护套必须剥干净，端面成直角。
·让纱线头离开缓冲层集中向后面，在护套末端的缓冲层上做标记。
·在裸露的缓冲层处拿住光纤，把离光纤末端6mm或11mm标记处的900μm缓冲层剥去。为了不损坏光纤，从光纤上一小段一小段地剥去缓冲层，握紧护套可以防止 光纤移动。
·用一块沾有酒精的纸或布小心地擦洗裸露的光纤。
·将纱线抹向一边，把缓冲层压在光纤切割器卜。用镊子取出废弃的光纤，并妥善地置于废物瓶中。
·把切割后的光纤插入显微镜的边孔里，检查切割是否合格。把显微镜置于白色面板上，可以获得更清晰明亮的图像;还可用显微镜的底孔来检查连接体的末端套圈。
·从连接体上取下后端防尘罩并扔掉。
·检查缓冲层上的参考标记位置是否正确。把裸露的光纤小心地插入连接体内，直到感觉光纤碰到了连接体的底部为止。用固定夹子固定光纤。
·按压安装平台的活塞，慢慢地松开活塞。
·把连接体向前推动，并逆时针旋转连接体1，4圈，以便从安装平台上取下连接体。把连接体放入打褶工具，并使之平直。用打褶工具的第一个刻槽在缓冲层上的“缓冲褶皱区域”打上褶皱。
·重新把连接体插入安装平台插孔内并锁紧。把连接体逆时针旋转1/8圈，小心地剪去多余的纱线。
·在纱线上滑动挤压套管，保证挤压套管紧贴在连接体后端的扣环上，用打摺工具的中间那个槽给挤压套管打摺。
·松开芯线。将光纤弄直，推后罩壳使之与前套结合。正确插入时能听到一声轻微的响声，此时可从安装平台上卸下连接体。
