往OTDR架上将故障纤外线端活动连接器的插件从适配器中拔出，做清洁处理后插入OTDR的光输出口，观察线路的后向散射信号曲线。OTDR的显示屏上通常显示如下4种情况之一。
(1)显示屏上没有陆线
这说明光纤故障点在仪表的盲区内，包括局外光缆与局内软光缆的固定接头和活动连接器插件部分。这时可以串接一段(长度应大于1000m)测试纤，并减小OTDR输出的光脉冲宽度以减小盲区范围，从而可以细致分辨出故障点的位置。
(2)曲线远端位置与中继段总长明显不符
此时后向散射曲线的远端点即为故障点。如该点在光缆接头点附近，应首先判定为接头处断纤。如故障点明显偏离接头处，应准确测试障碍点与测试端之间的距离，然后对照线路维护明细表等资料，判定障碍点在哪两个标石之间(或哪两个接头之间)，距离最近的标石多远，再由现场观察光缆路由的外观予以证实。
(3)后向散射曲线的中部无异常，但远端点又与中继段总长相符
在这种情况下，应注意观察远端点的波形，可能有如下3种情况之一出现。

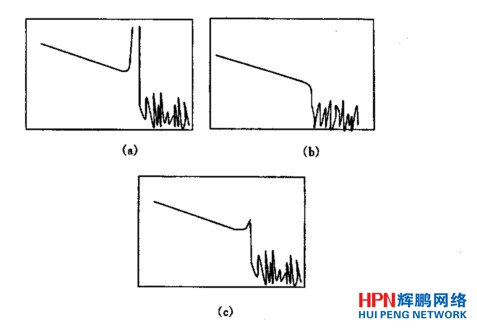

①如图1(a)所示，远端出现强烈的菲涅尔反射峰，提示该处光纤端面与光纤轴垂直，该处应成为端点，不是断点。障碍点可能是终端活动连接器松脱或污染。
②如图1(b)所示，远端无反射峰，说明该处光纤端面为自然断纤面。最大的可能是户外光缆与局内软光缆的连接处出现断纤或活动连接器损坏。
③如图1(c)所示，远端出现较小的反射峰，呈现一个小突起，提示该处光纤出现裂缝，造成损耗很大。可打开终端盒或ODF架检查，剪断光纤插入匹配液中，观察曲线是否变化以确定故障点。
图1 远端点的波形
(4)显示屏上曲线显示高损耗点或高损耗区

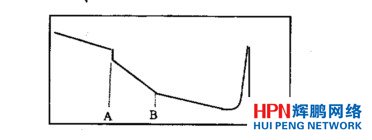

高损耗点一般与个别接头部位相对应。它与菲涅尔反射峰明显不同(如图2所示)，该点前面的光纤仍然导通，高损耗点的出现表明该处的接头损耗变大，可打开接头盒重新熔接。高损耗区表现为某段曲线的斜率明显增大，提示该段光纤损耗变大，如果必须修理只有将该段光缆更换掉。
图2 高损耗点和高损耗区的曲线显示
