1.光时域反射仪(OTDR)的测试原理
OTDR由激光源发射一束光脉冲到被测光纤，通常由用户选择脉冲的宽度。因被测光纤链路特性及光纤本身特性而产生的反射光和菲涅尔反射的信号返回到OTDR入刺端，信号通过一耦合器送到接收机.在那里，光信号被转换成电信号，将分析背向散射曲线显示在屏幕光时域反射仪的测试原理：
2光时域反射仪(OTDR)的工作原理
光时域反射仪的测试原理

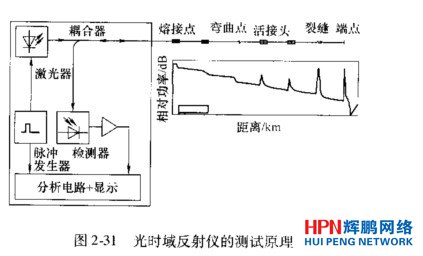

用脉冲发生器调制一个光源，使光源产生窄脉冲光波，经光学系统(透镜)耦合人光纤，光波在光纤中传输时出现散射，散射光沿光纤返回，途中经一耦合装置，经光学系统(透镜)输入到光电检测器.变成电信号，再经放大及信号处理，送人示波器显示。光时域反射仪的工作原理框网。
