掺铒光纤放大器的特性与应用

　　1.EDFA的增益特性

　　增益系数与高能级和低能级的粒子数目差及泵浦功率有关，对增益系数在整个掺铒光纤长度上进行积分，就可求出掺铒光纤放大器的增益G。，所以，放大器的增益应与泵浦强度及光纤的长度有关.

　　2.EDFA的带宽

　　掺铒硅光纤的g—A曲线如图3-27所示，从图中可以看出增益系数随着波长的不同而不同。

　　光纤在1.55pm低损耗区具有200nm带。宽，而目前使用的EDIL~增益带宽仅为35nm左右

　　掺铒光纤放大器的应用：

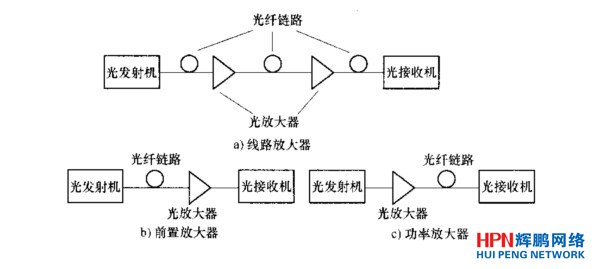

　　应用在单模光纤通信系统中，光纤的色散影响较小，限制传输距离的主要冈素是光纤的衰减，所以用光放大器可以补偿传输损耗。它适用于超长距离传输的系统，如图所示。

　　(2)EDFA用做前置放大器由于EDFA的低噪声特性，使它很适于用做接收机的前置放大器。前置放大是指光放大器的位置在光纤链路末端、接收机之前。在光电检测器之前将弱信号放大，可以抑制在接收机中南于热噪声引起的信噪比下降。

　　(3)EDFA用做功率放大器功率放大器是将EDFA直接放在光发射机之后用来提升输出功率，一般可使传输距离增加100km。如果同时使用前置放大，即可实现200～250’Kill的无中继海底传输。由于功率放大器直接放置于光发射机后，其输入功率较高，要求的泵浦功率也较大。
